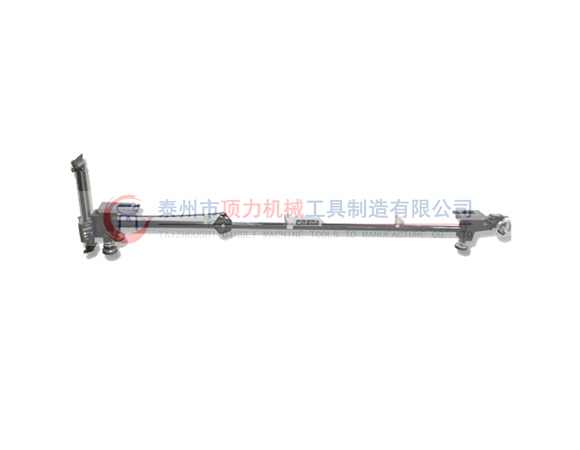

軌距尺檢定器
鐵路軌距尺檢定器是用于檢定鐵路軌距尺的一種全數顯檢具。本檢定器除可檢定軌距尺的各檢測點和chao高外,還可以對軌距尺的全量程各點進行檢定。
一、特點
鐵路軌距尺檢定器由軌距測量部分,水平測量部分及chao高測量部分組成。
軌距測量部分是通過活動、固定測量塊以量規為標準復現1435mm,配合測量板復現1348mm、1391mm三個標準長度。并采用數顯尺通過傳動機構即可以實現對軌距尺1435mm及1348mm、1391mm各檢測點及軌距尺全量程任意位置的示值進行檢定,讀數直觀醒目。
chao高部分采用齒輪和齒條升降機構,操作手輪位置在尺身靠近中間部位,由齒輪通過鏈條和鏈輪帶動完成升降工作,使得操作快捷方便。chao高值顯示采用數字顯示機構,使chao高調零簡單方便,讀數直觀清晰。
本檢定器活動和固定測量塊及測量板等部件材質采用you質不銹鋼并經淬火處理,經久nai用、美觀大方,其大部分緊固螺釘?shù)葮?biāo)準件均為高質量不銹鋼標準件。
二、主要技術指標
準確度等級:Ⅰ級
軌距測量范圍:1410~1470mm
水平(chao高)測量范圍:0~190mm
