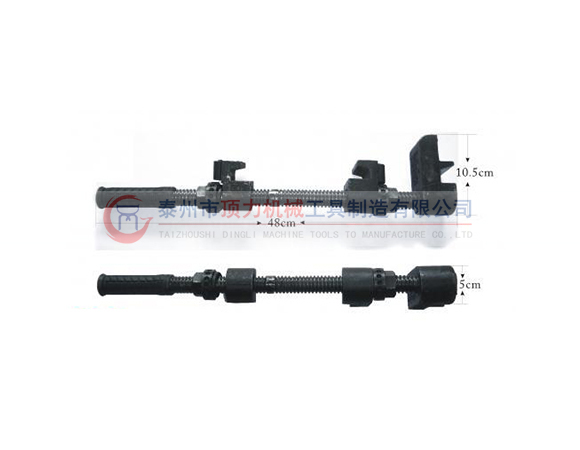

GSQ—K60（75）III 可動心道岔鉤鎖器

GSQ—K60(75)III型可動心道岔鉤鎖器適用于在車站無聯鎖的線路上接發列車時,對進路上有關道岔防護加鎖.該鉤鎖器具有結構簡單,操作方便,快速鎖緊,an全可靠的特點。

GSQ—K60（75）III型可動心道岔鉤鎖器

可動心軌用道岔鉤鎖器使用說明:

GSQ—K60（75）III型可動心道岔鉤鎖器適用于在車站無聯鎖的線路上接發列車時,對進路上有關道岔防護加鎖.該鉤鎖器具有結構簡單,操作方便,快速鎖緊,an全可靠的特點.

1:使用方法:

適用GSQ—K60（75）III型可動心道岔鎖鉤器時,應先將鑰匙插入活動鉤,將其與螺母脫開,調整螺母至所需要距離.然后將固定鉤穿過道岔底部,鉤住可動心軌軌底,將活動鉤鉤住翼軌軌底,用手旋轉螺母擰緊活動鉤,再用扳手將螺母加力旋緊,用鑰匙將活動鉤與螺母鎖閉后取下扳手,即可鎖定道岔.

2:技術參數:

鎖鉤行程：290mm  鉤鎖力:20KN 鎖緊速度效率:5mm/轉   重量：2.8kg
