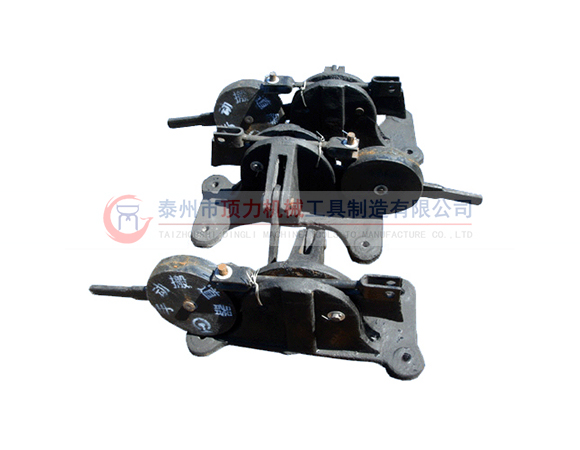

臥式扳道機

一、臥式扳道器產品說明臥式扳道器(扳道器）是一種適合鐵路線路軌枕板地段使用的養護維修作業的撥道工具，是實現養路作業機械化、減輕勞動強度機具。

型號有 15 公斤臥式扳道器 24公斤臥式扳道器 38公斤臥式扳道器 43公斤立式扳道器

二、臥式扳道器結構組成

它由底座、油缸、頂頭、活塞桿、手動柱塞泵放油手輪、儲油筒等部件組成。用手撳動柱塞泵產生的高壓油進入油缸，迫使油缸 內的活塞桿向外伸出運動，從而由頂頭托信軌腰，達到撥動鋼軌的目的。

三、臥式扳道器的種類

臥式扳道器按工作方式不同分為臥式扳道器，彈簧扳道器，立式扳道器，根據工作要求又分為手動扳道器和電動扳道器兩種。本公司生產適用于各種規格鋼軌的扳道器，歡迎訂購。

四、臥式扳道器技術參數

1.適用道岔開口≤120㎜

2.適用道岔轉換阻力≤1960N（200KG）

3.拉桿zui大直線位移量209㎜

4.安裝處兩枕木中心距650㎜，拉桿與岔尖處枕木兩中心線距離為350㎜

5.安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250㎜臥式扳道器和立式扳道器的區別是拉桿的長度不一樣，立式扳道器的拉桿長度是1.5米，臥式扳道器的拉桿長度是0.45米，可根據場地來選擇.
