枕上滾筒的主要功能及簡介

　　在無縫線路鋪軌及應力放散施工中，使軌底摩擦阻力和扣件阻力減少到趨近"零阻力"是達到趨近"零應力放散"的技術關鍵之一。

　　枕上滾筒摩擦系數f≤0.015,使用安裝枕上滾筒要求松開扣件到位(松夠)，并拔松軌距擋板，可以使兩個阻力都趨近于"零阻力"狀態(tài)。

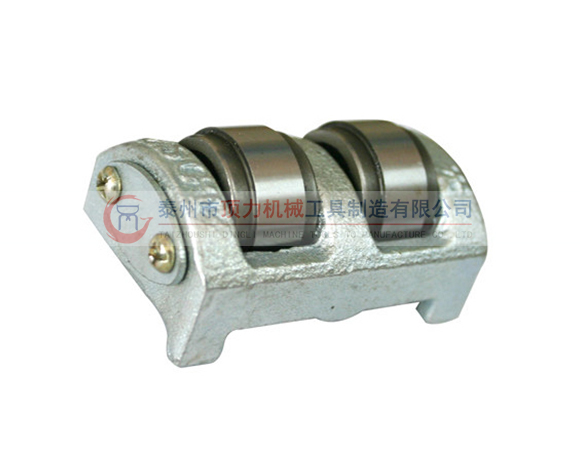

　　枕上滾筒由滾筒座（1）、滾軸（2）、防塵圈（3）、軸承（4）、軸承蓋（5）組成。其使用工況為：將滾筒安裝在軌枕承軌槽一側，鋼軌支承在滾軸上；兩端軸承座位于軌底外方，與軌底邊間隙，6±1.5mm;軌面抬高量16mm.由圖可知:安裝滾筒的軌枕,不用拆卸彈條扣件，只需擰松螺母到螺桿頂部還剩1~2圈螺扣即可（螺母不掉下來；當立螺栓錨固過低時，把螺母卸下），并撥松軌距擋板；跨間軌枕（9~10根）只需擰松螺母到螺桿頂部，撥動軌距擋板于浮動搭在軌底上即可。

　　主要技術參數：

　　ZSTG—Ⅰ型枕上滾筒ZSTG—Ⅲ型枕上滾筒

　　摩擦系數f≤0.015摩擦系數f≤0.015

　　額定承載力：800kg額定承載力：1200kg

　　工作高度：26mm工作高度：30mm

　　安裝間距6~7米安裝間距10~12.5米

　　★適用于維修放散★適用于大修換軌

ZSTG—1型枕上滾筒是由滾座、滾軸、滾動軸承等組成的放散工具，經70多個段、隊使用，趨近"零應力放散"效果甚佳。

　　主要技術參數：磨擦系數≤0.015、承載力：800kg、工作高度：26mm、

　　自重：1.0kg、外型尺寸：192×40×44.5mm。安裝間距：6～7米。

ZSTG—Ⅲ型枕上滾筒是專為大修換軌、無縫線路鋪設軌條及應力放散設計的，主要技術參數：磨擦系數f≤0.015、承載力：1200kg、工作高度：30mm、自重：1.2kg、外形尺寸：196×44×46mm、鋪設間距：10～12.5米。
